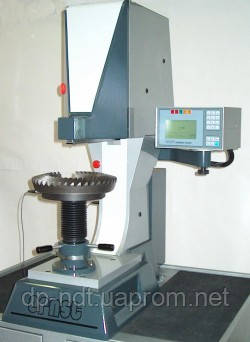

HTD900 для автоматичного вимірювання глибини зміцненого шару

Твердомер HTD900 дає змогу отримувати значення твердості та глибини зміцненого шару всього за одне коротке вимірювання.

Глибокину зміцненого шару можна визначити традиційним металографічним методом. Однак це довга та копітка процедура, що призводить до руйнування зразка, що випробовується.
HTD900 дає змогу отримувати значення твердості та глибини зміцненого шару всього за одне коротке вимірювання. Це стало можливим завдяки застосуванню в HTD900 унікальної
технології ESATEST, за якої алмазний індентор є одночасно і датчиком глибини.
Реальний контроль глибини зміцненого шару без руйнування дорогих деталей, підготовки поверхні (шліфування) для вимірювання твердості за Віккерсом і багаторазового вимірювання твердості, що практично знімає залежність від людського фактора. Вимірювання твердості відбувається безперервно до досягнення заданого навантаження, яке може бути обране з діапазону до 900 кГс. Отримані дані використовуються для побудови кривої авантаження-твердість, яка потім автоматично аналізується для визначення глибини зміцненого шару. Досягається можливості вимірювати глибину зміцненого шару на необмеженій кількості деталей і відмовитися від використання повномасштабних зразків-відвідників. Реалізується вимірювання на деталях складної форми, зокрема внутрішніх поверхнях діаметром від 50 мм і завглибшки до 100 мм.
Глибина зміцненого шару може вимірюватися, на відповідний спосіб підготовлених електропровідних поверхнях, зміцнених будь-яким із відомих методів оброблення поверхні — цементація, азотування, цінування, дифузійна металізація, ультразвуковий, електроерозоійний, магнітоімпульсний, електрогідравлічний, електроннопроменевий, фотонопроменевий, анодно-хімічний, електровикрової методи, а також вплив вибухової хвилі, лазера та ін.

Технічні характеристики:

− Навантаження: 100-900 кГс (981-8830 Н)
− Діапазон вимірювань: 0,05-1,3 мм
− Час одного вимірювання: 30-60 сек (залежить від величини навантаження)
− Точність вимірювання глибини: 0,03-0,05 мм на глибині 1,2 мм
− Відлік показань: у мм глибини та одиницях Віккерса
− Хід індентора: 5 мм
− Обсяг пам'яті: до 4700 вимірювань у 64 файлах
− Калібрування: за мірами твердості
− Максимальна висота: 260 мм
− Максимальна глибина: 300 мм
− Функції: вибір шкали, статистика результатів, друк, калібрування тощо.
− Інтерфейс: RS232C та CENTRONICS
Стандартне приладдя:
— 1 алмазний індентор (по Роквеллу)
− 1 мера твердости
— 1 опора для плоских поверхонь
— 1 контактний магніт
— 1 сертифікат виробника
− інструкція англійською мовою
− інструкція російською мовою
Додаткові предмети:
− Напівпровідниковий алмазний індентор для навантажень до 200 кПа (глибина
− цементации 0,05-0,2 мм)
− V-опора підставка для випробування циліндричних поверхонь
діаметром від 60 до 150 мм
− Затискач для випробування циліндричних поверхонь діаметром від 10 до 60 мм
