Рентгенівський апарат ZY-2003

Ⅰ. Огляд
Міні портативний рентгенівський дефектоскоп ZY-2003 – це нова модель, випущена в 2023 році. Він використовується для неруйнівного контролю

Блок керування ZY-2000H5 був нещодавно розроблений у 2023 році та має дистанційну функцію. Це робить експлуатацію більш зручною.

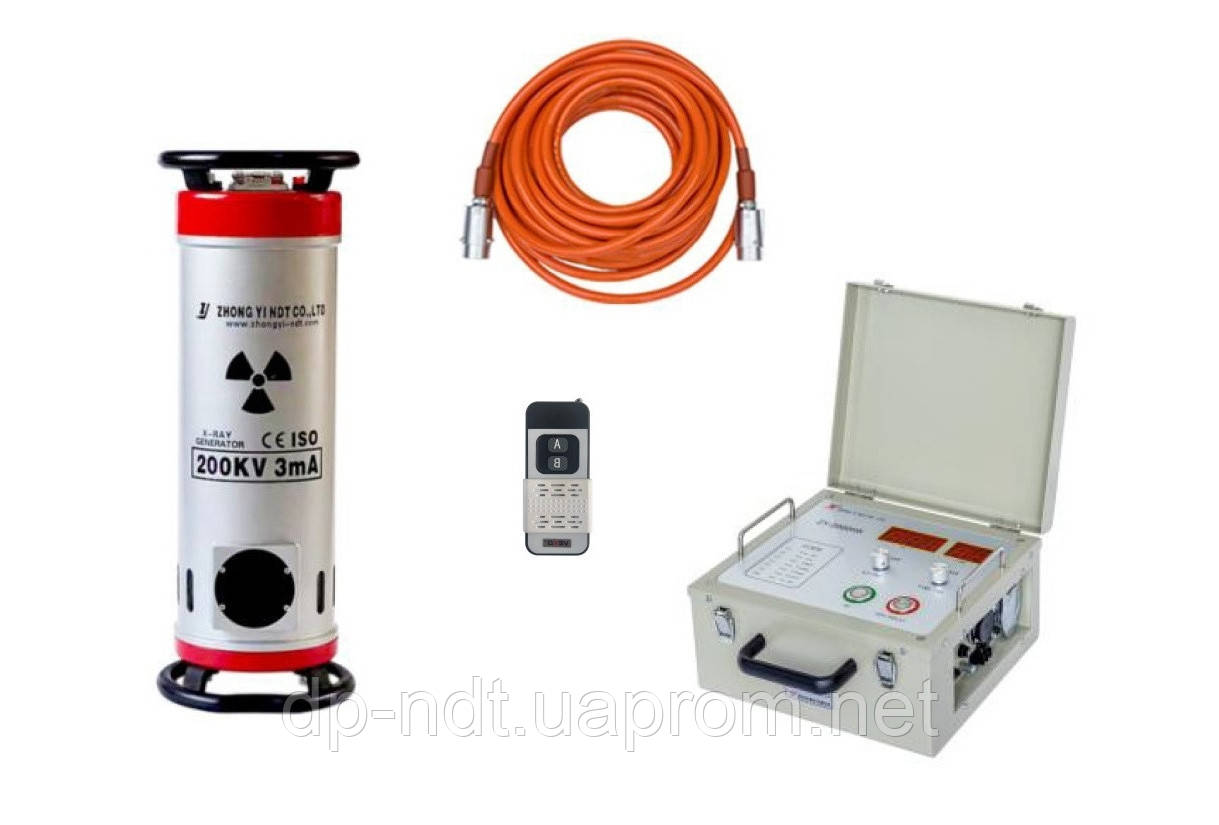

Ⅱ. Конструкції:
1. Генератор рентгенівського випромінювання
2.Контролер
3. З’єднувальний кабель
4. Кабель живлення
Ⅲ. Ключові особливості:
Ⅰ) Контролер
● Основна плата використовує модульний метод складання. Структура проста.
● Інвертор використовує модульну плату IGBT. Була покращена інтеграція та надійність було посилено.
● Частота несправностей значно зменшилася завдяки функції повільного підвищення та зниження напруги.
● Автоматичне виявлення несправностей, що полегшує роботу оператора.
● Здатність контролера проти перешкод висока. Він приймає швидку постійну модуляцію напруги функція, адаптація до коливань електромережі, функція значно покращена. Підходить для роботи з генератором. Він також має функцію моніторингу стану електромережі. При напрузі мережі занадто високою  або низькою, з’являться відповідні підказки коду.
● Операція більш зручна. Регулювання KV і налаштування часу приймають режим кодера.
Завдяки взаємодії з цифровим ламповим дисплеєм робота стала більш інтуїтивно зрозумілою та точною.
Ⅱ) Генератор
● Безпечний і надійний генератор використовує конструкцію газоподібного ізолятора SF6, заземленого анода та повітряного вентилятора охолодження.
 ● Мініатюрний рентгенівський генератор має меншу вагу та розмір. Це набагато простіше і легше для
транспортування і роботи.
Ⅲ) З’єднувальний кабель
Достатня довжина, щоб гарантувати безпеку оператора.
Ⅳ. Параметри
Модель ZY-2003
направлена керамічна трубка
Напруга трубки 50-200 кВ
Струм трубки 3 мА
Фокусний розмір 2,0*2,0 мм
Кут рентгенівської експозиції 40°x (40°+5°)
Генератор рентгенівських променів
Розмір Φ198*535 мм
Вага 14 кг
Діаметр 160 мм
Макс. Пенетрація А3 сталь 29 мм
Джерело живлення AC 190V-260V 50HZ, потужність > 2,0 кВт
Блок управління ZY-2000H5
Пристрій управління
Розмір 300*320*170 мм
Вага 9,8 кг
Макс. Час експозиції 5 хв
Співвідношення роботи Робочий час: час відпочинку = 1:1
Повітряний вентилятор системи охолодження
Робоча температура -25℃-40℃
Умови праці
1. Фокус на плівку: 600 мм
2. Макс. Час експозиції: 5 хв
3. Плівка: KODAK, подвійна свинцева фольга посилена
4. Обробка в темній кімнаті: Темп. 20 ±2ºC, 5 хв. D ≥ 1,5
Безпечний робочий тиск газу 0,35 ~ 0,50 МПа
(Експлуатація заборонена, якщо менше 0,35 МПа)ZY-2003 є міні-портативним рентгенографічним дефектоскопом,

Стандартний блок керування ZY-2000р
- Вхідна напруга від AC 190V-260V 50HZ
- Крок зміни напруги на трубці 1kV
- Вибір часу експозиції від 0.1сек до 5 хвилин
 - Яскравий флуоресцентний дисплей
- Вибіркова процедура автоматичного тренування з записом даних
- Цифрове відображення параметрів
- Діапазон робочих температур від -25 до +55 Сo
 - Вага 9кг
З’єднувальний кабель (рентген апарат/блок керування) 20м
Кабель живлення від мережі 10м – 1,7кг
Сумка для переноски кабелів та аксесуарів

Інструкція по експлуатації  українською мовою
