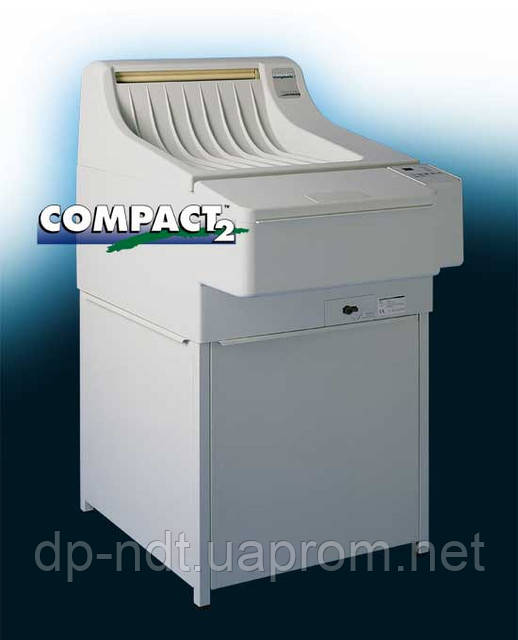

Автоматична проявна машина COMPACT 2 NDT

Подавання плівки:

Безперервна роликова система подавання

Формати плівки

Листова та рулонна плівка завширшки до 45.1 см;

      рулонна плівка із заправним кінцем стрічки завширшки  від 70 мм; найменший формат плівки 10 х 10 см.

      У проявокній машині типу 1191 рулонна плівка в  касетах також підходить для проявлення. Касета (ДхШхВ) 53 х 19 х 16 см.

Продуктивність

174 знімки 24х30 см на годину (стандартна модель,  поперечна заправка плівки, по 90 сек)

Час оброблення

2-10 хвилин, крок регулювання 0,1 хв

Швидкість прокручування

15,5 — 76,5 см/хв, залежно від тривалості  обраного процесу

Час проявлення

28 – 142 сек., залежно від тривалості  обраного процесу

Місткість ємностей

12,5 л — проявлювач, 12 л — фіксаж, 13 л — вода

Регенерація розчинів

Виготовляється після автоматичної оцінки поверхні  Проявної плівки; об'єми налаштовуються; час регенерації може бути  задано.

Температура проявляча

Настроювана від 26 до 40 °C

Температура фіксажу

Настроюється відповідно до температури  проявлювача системою теплообміну

Температура висушування

Настроювана 35-70 °C (95-158 °F), що досягається  температура залежить від напруги в мережі

З'єднання з водопроводом

Допустимий тиск води 2-10 барів (29- 145 псі),  допустима температура води 5-30 °C (41-86 °F)

Споживання води

1,9 літра на хвилину під час процесу оброблення

Слив

11 літрів за хвилину

Рівень шуму

Менш ніж 59 дБ(А)

Тепловидатність

Під час роботи приблизно 1,5 кДж/сек.

Умови експлуатації

1. Температура довкілля 18-40 °C (51,6-104 °F), вентильоване приміщення; температура в приміщенні має бути нижчою,  ніж температури встановлені для реагентів

2. Відносна вологість нижче ніж 80% за температури  до 31 °C (88 °F), лінійно знижуваної до 50% за 40 °C (104 °F)

3. Висота над рівнем моря не вище 2000 м (6666    футів)

4. Використовувати в приміщенні

Рівень забруднення

2

Захист системи

IP 20

Живлення

Тип 119х-1-у000:

Тип 119х-2-у000:

Тип 119х-7-у000:

220 – 240 V~, 10  A, 50 Hz

220 – 240 V~, 14  A, 60 Hz

220 – 240 V~, 14  A, 60 Hz

Техніка перевірена на відповідність IEC 61010

(EN 61010, UL 3101, CSA 22.2 — 1010) категорія    перевантаження II 2,5 кВт

Енергоспоживання

Режим очікування: 0,23 кВТ·год

      Режим оброблення: 2,4 кВт·год

Вага проявокної машини

Порожня 77 [91] кг (170 [200] фунтів)

      Повністю заправлена 115 [129] кг (254 [284] фунта)

      Примітка: дані без дужок — для машини з  відкритою базою, у дужках — із закритою робочою базою.

Габарити (Дх Шх В)

97 х 68 х 127 см (38.2 х 26.8 х 50”)

Площа підлоги для

0,67 м2 (7,2 кв.фута)
